ÜRÜN BİLGİSİ

Sonsuz Dişli

Sonsuz Dişliler (Nihayetsiz Dişli), bir sonsuz vida (genellikle döndüren) ve bir silindirik dişli çark (genellikle dönen) ile çalışan dişli mekanizmasıdır. Paralel olmayan ya da kesişmeyen miller arasında hareket ve güç iletmek için kullanılır. Sonsuz Vida ve Sonsuz dişli çarkı dik açıyla birbirine geçer ve dik şaftlar arasında hareket ve güç aktarır. Kompakt tasarım, düşük gürültü ve yüksek hız azaltma oranı sunar.

KAPASİTE

Özel İmalat

MODÜL/STANDART

Çift Uyumlu

TİP

Çok Ağızlı

Teklif Talebi WhatsApp ile İletişim

DEĞERLENDİRME

Sonsuz Dişli avantajları ve dikkat edilmesi gerekenler

Avantajlar

Kompakt tasarımı ve düşük gürültüsüyle yüksek hız azaltma oranına ulaşabilir. Diğer dişli türlerine göre çok daha yüksek tork sağlayabilir.
Kendi kendine kilitleme özelliği vardır — hareket sadece sonsuz vidadan dişli çarkına iletilir. Vinçler ve kaldırma cihazları için avantajlıdır.
İyi bir kavrama etkinliğine, düzgün ve sessiz çalışmaya sahiptir.

Dikkat Edilmesi Gerekenler

Diğer dişli türlerine göre verimlilik düşüktür. Yüksek sürtünme kayıpları, ısı üretimi ve yağlama gereksinimi vardır.
Üretimi pahalıdır; özel malzemeler (fosfor bronz vb.) gerektirir.
Düşük güç aktarma kapasitesi vardır, yüksek hızlarda çalışamaz.

İMALAT SÜRECİ

Sonsuz Dişli nasıl üretilir?

01 / YÖNTEM

Profil Tasarımı

Modül, diş sayısı, basınç açısı, profil kaydırma katsayısı, merkez mesafesi, hız oranı, güç aktarımı hesaplanır. ISO veya AGMA standartlarına dayanır.

02 / YÖNTEM

Boşluk Kesme

Tornalama, frezeleme, dövme veya döküm ile şekil verilir.

03 / YÖNTEM

Diş Şekillendirme

Azdırma, şekillendirme, frezeleme veya taşlama yöntemleri kullanılır.

04 / YÖNTEM

Yüzey Bitirme

Taşlama, honlama, alıştırma veya traşlama ile yüzey kalitesi artırılır.

05 / YÖNTEM

Sertleştirme

Karbürleme, nitrürleme, indüksiyon veya yüzey sertleştirme uygulanır.

06 / YÖNTEM

Muayene & Test

Boyutsal, profil, hatve, salgı ölçümü ile spesifikasyon kontrolü yapılır.

TEKNİK BİLGİ

Sonsuz Dişli hesaplama formülleri

Sembol	Adı	Formül	Tanım
m	Normal modül	m = 1 / DP	Diş boyutunun ölçüsü
α	Referans basınç açısı	20° veya 25°	Diş profili açısı
Z	Diş sayısı	tamsayı	Dişli üzerindeki diş sayısı
a	Merkez mesafesi	a = (z1 + z2)m / 2 + x1m + x2m	İki mil arasındaki mesafe
i	Hız oranı	i = n1/n2 = z2/z1	Açısal hız oranı
P	Güç aktarımı	P = T × n / 9550	Aktarılan güç miktarı
η	Verimlilik	η = i / (i + f × tan λ)	Çıkış/giriş güç oranı

KULLANIM ALANLARI

Sonsuz Dişli hangi sektörlerde kullanılır?

Sonsuz dişlinin vida-dişli ilişkisinde vida dişliyi döndürebilirken, dişlinin vidayı döndürmesi mümkün olmayabilir. Bu özellik kendinden kilitlemeli mekanizmalar gerektiren makinelerde kullanılır. Vida ile dişli arasındaki yüksek sürtünme nedeniyle sürekli yağlama gerekir; bu yüzden genelde yağ haznesinde veya redüktör kutularında çalışırlar. Sonsuz vidalar 2, 3, 4, 6 ve daha fazla ağızlı olabilir.

Kaldırma Makineleri

Taşıma Araçları

Vinçler

Tekstil Makineleri

Gemi Dümen Mekanizmaları

Döner Tablalar

Divizörler

Redüktörler

Otomobiller

Araç Kaldırma Lift Mili

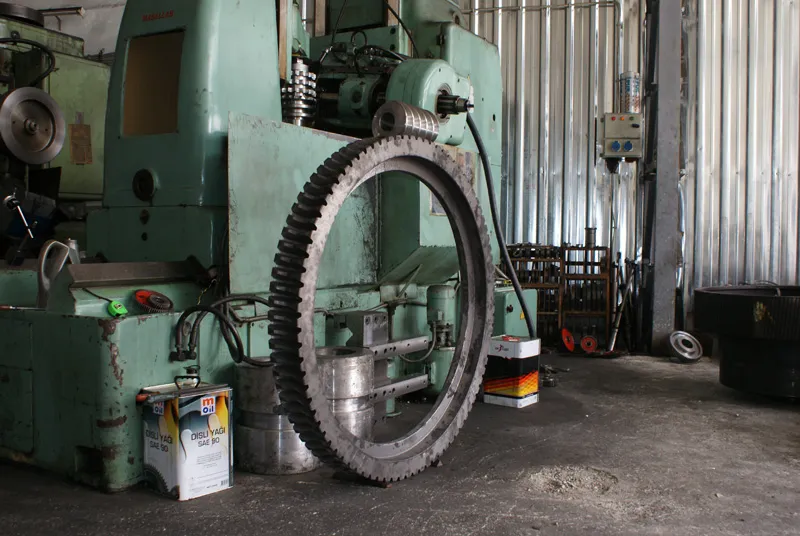

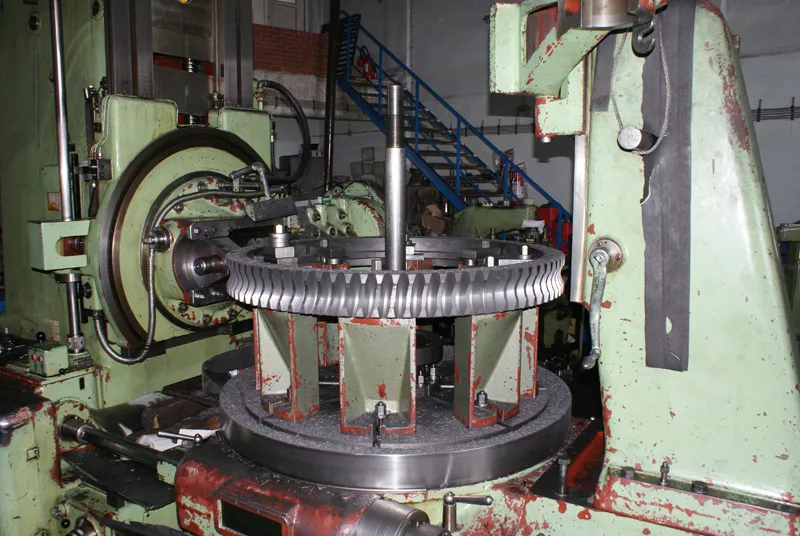

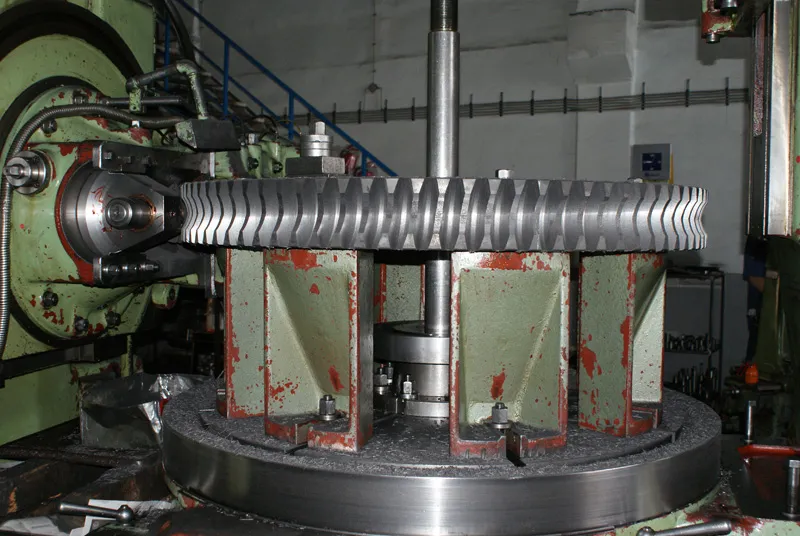

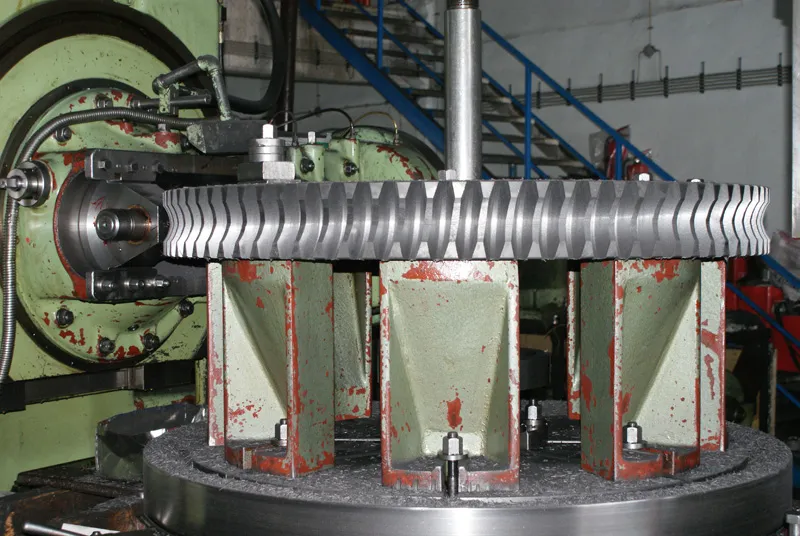

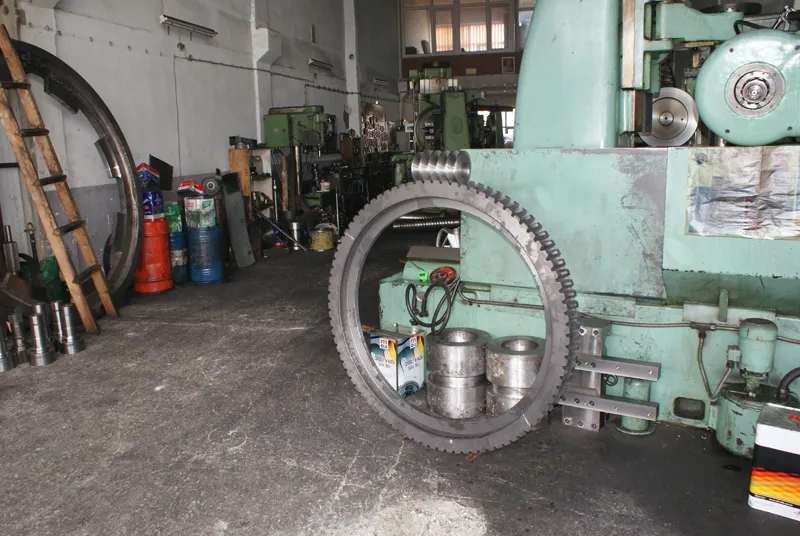

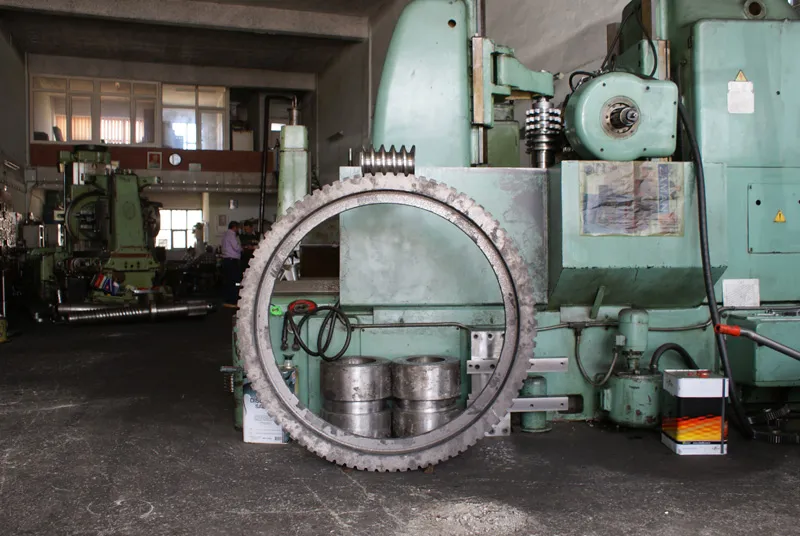

GALERİ
